Qu'est-ce qu'un brochage dans la fabrication de matrices ?

Le brochage est un processus de meulage de précision utilisé dans la fabrication de matrices de règles en acier.

Une petite rainure en relief est créée sur la face intérieure de la règle en acier, là où le pliage est nécessaire.

Cela réduit les interférences aux intersections des règles, empêche la perte de hauteur après un pliage à angle vif et garantit un ajustement précis des règles et des performances de coupe stables.

Pourquoi le brochage est-il nécessaire pour les matrices de découpe de règles en acier ?

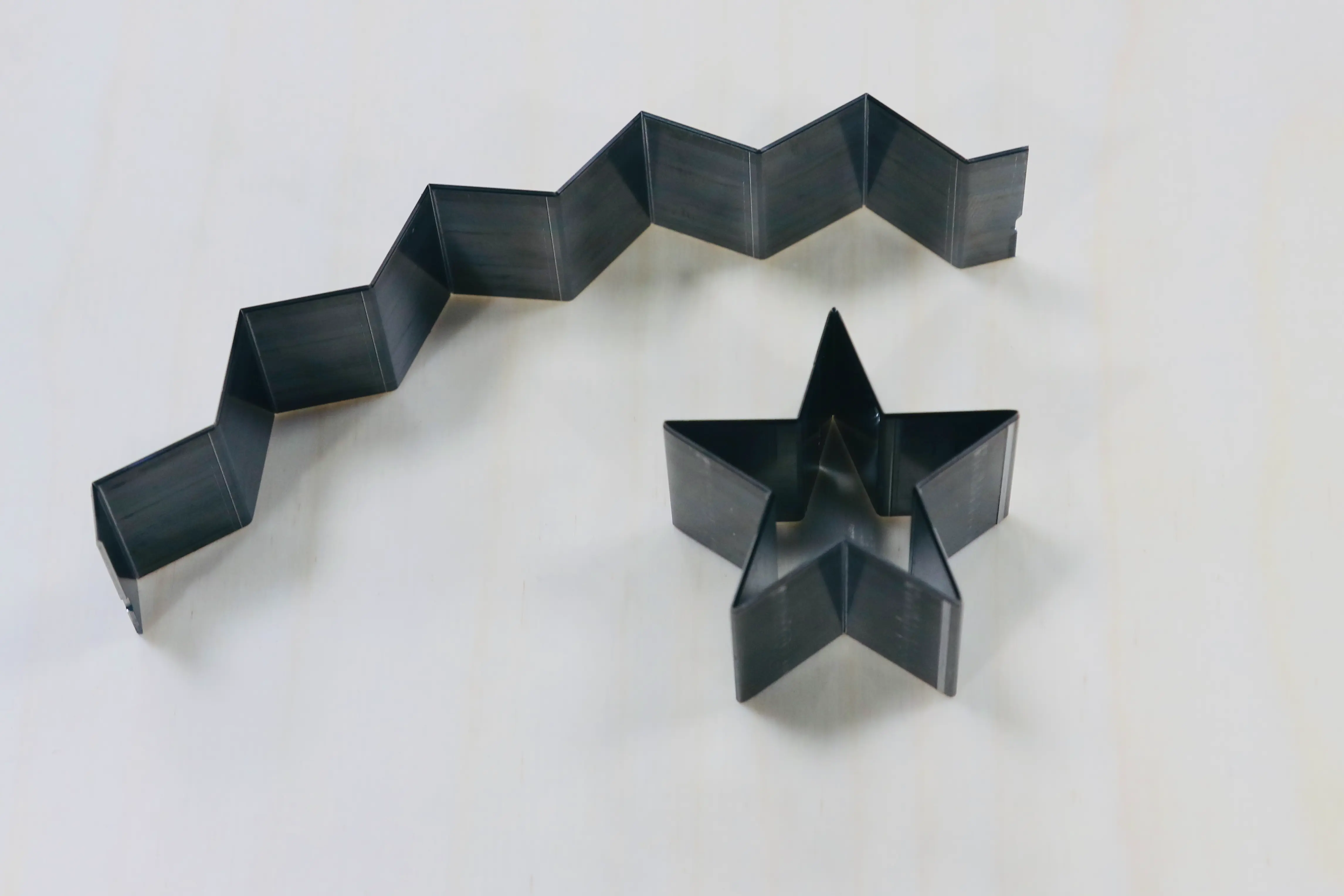

Par exemple, lors de la production d'une forme d'étoile à cinq branches, l'utilisation d'épissures de règles (assemblage de règles en acier séparées) au niveau des angles vifs peut réduire la résistance globale de la structure de la matrice.

La zone épissée peut s'affaiblir lors d'opérations de coupe répétées, affectant la durabilité et la stabilité de la matrice.

Sans brochage, l’utilisation d’une seule règle en acier pour former des angles vifs peut également créer des défis.

Lors du pliage, la face intérieure de la règle est comprimée, ce qui peut arrondir le coin pointu.

En conséquence, la matrice finale peut ne pas atteindre la qualité de formage à angle vif requise.

Lors du processus de brochage, une rainure en relief est créée au niveau de la zone de pliage avant la formation de la règle en acier.

Cela permet à la règle de se plier selon des angles vifs tout en conservant la hauteur de coupe et la résistance structurelle d'origine.

Pourquoi le brochage est-il important pour la fabrication d'outils de haute précision ?

Alors que la demande d'emballages haut de gamme continue de croître, en particulier dans des secteurs tels que l'emballage de cigarettes, l'emballage pharmaceutique et les boîtes en carton haut de gamme, les fabricants exigent une plus grande précision pour les formes complexes et irrégulières.

Par conséquent, la technologie de brochage devient de plus en plus importante dans la fabrication moderne de matrices de règles en acier.

Autres applications du brochage dans la fabrication de matrices de règles en acier

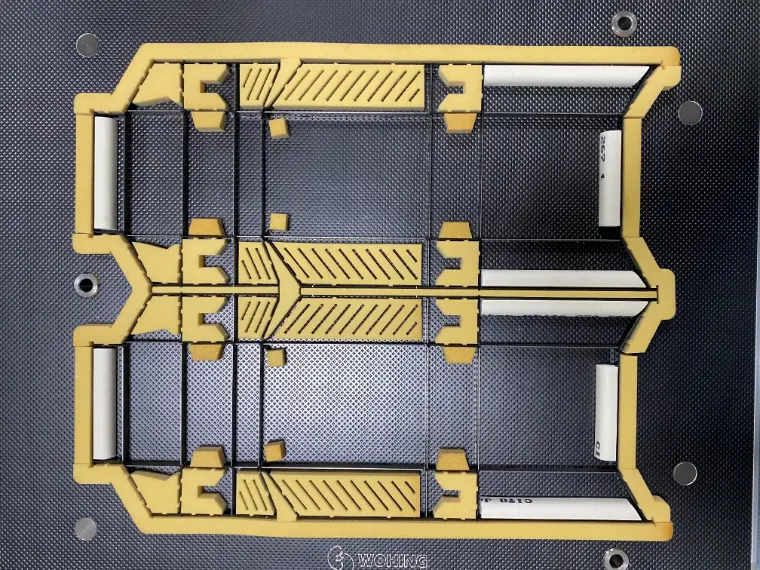

En plus d'améliorer la formation des angles vifs, le brochage est également utilisé pour améliorer la précision des intersections des règles en acier et améliorer les performances de coupe.

Avec la demande croissante d'emballages de haute qualité, en particulier dans des secteurs tels que les emballages en carton haut de gamme, les emballages pharmaceutiques et les boîtes de forme spéciale, les exigences en matière de précision de coupe et d'ajustement des règles sont devenues de plus en plus strictes.

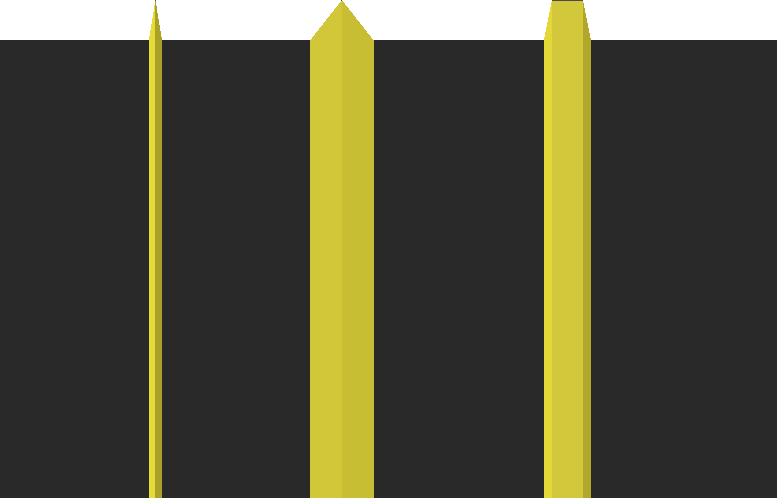

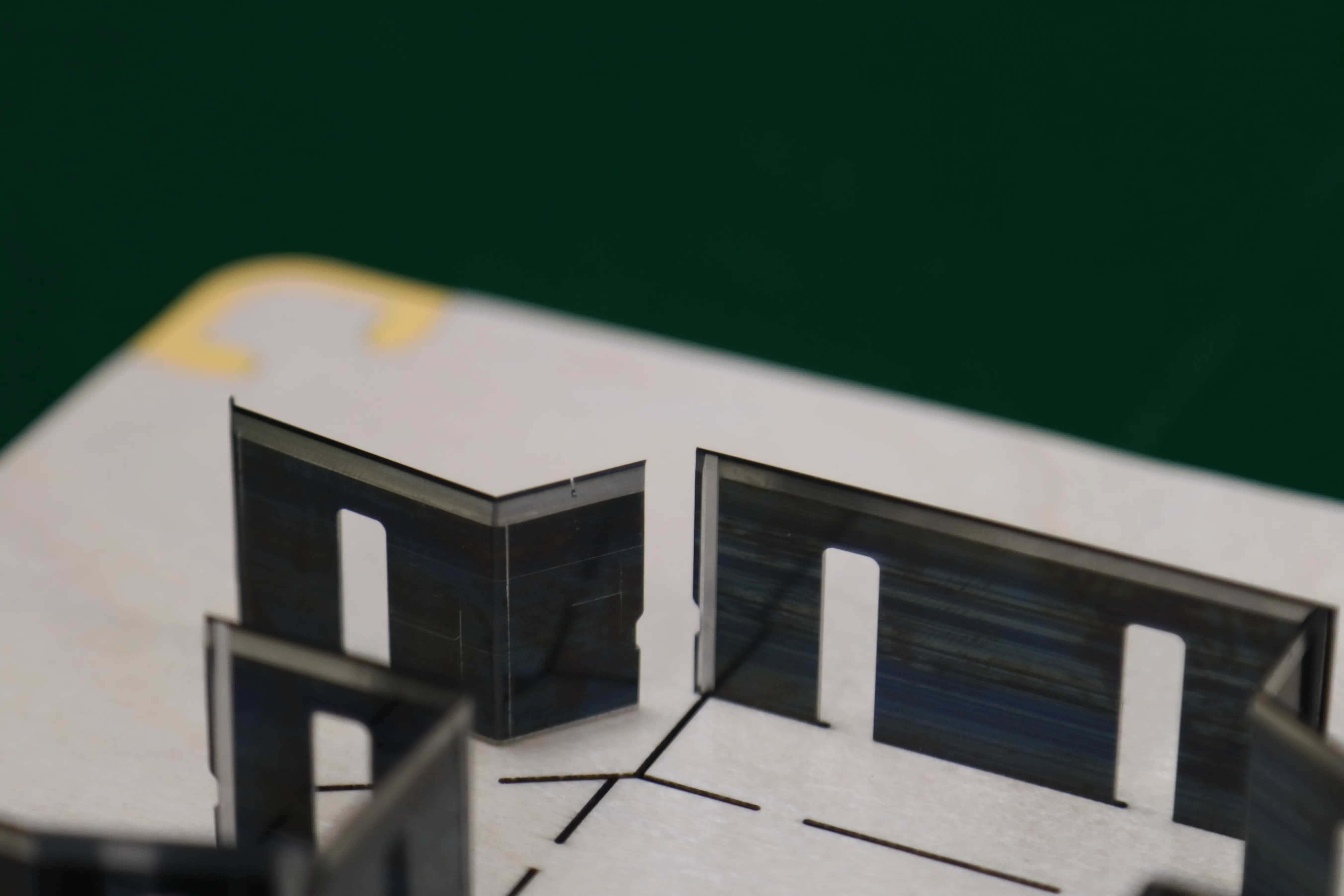

Aux points d'intersection où se rencontrent les règles en acier horizontales et verticales, l'angle de biseau du tranchant peut créer un petit écart entre les règles.

Cet écart peut affecter la précision d'ajustement des arêtes de coupe et conduire à des résultats de coupe incohérents ou à des marques sur les produits finaux.

En appliquant un brochage à la zone d'intersection des règles en acier, une petite rainure en relief est créée pour réduire les interférences causées par l'angle de biseau du tranchant.

Cela permet aux règles en acier de s'emboîter plus étroitement et améliore la précision et la stabilité globales de la structure de la matrice.

Comment le brochage est-il traité dans la fabrication de matrices de règles en acier ?

Traditionnellement, le brochage était un processus manuel qui nécessitait des opérateurs qualifiés pour meuler des rainures en relief à des endroits spécifiques.

Avec le développement de la technologie des cintreuses automatiques, le brochage peut désormais être intégré au processus de pliage automatique, améliorant ainsi l’efficacité et la cohérence.

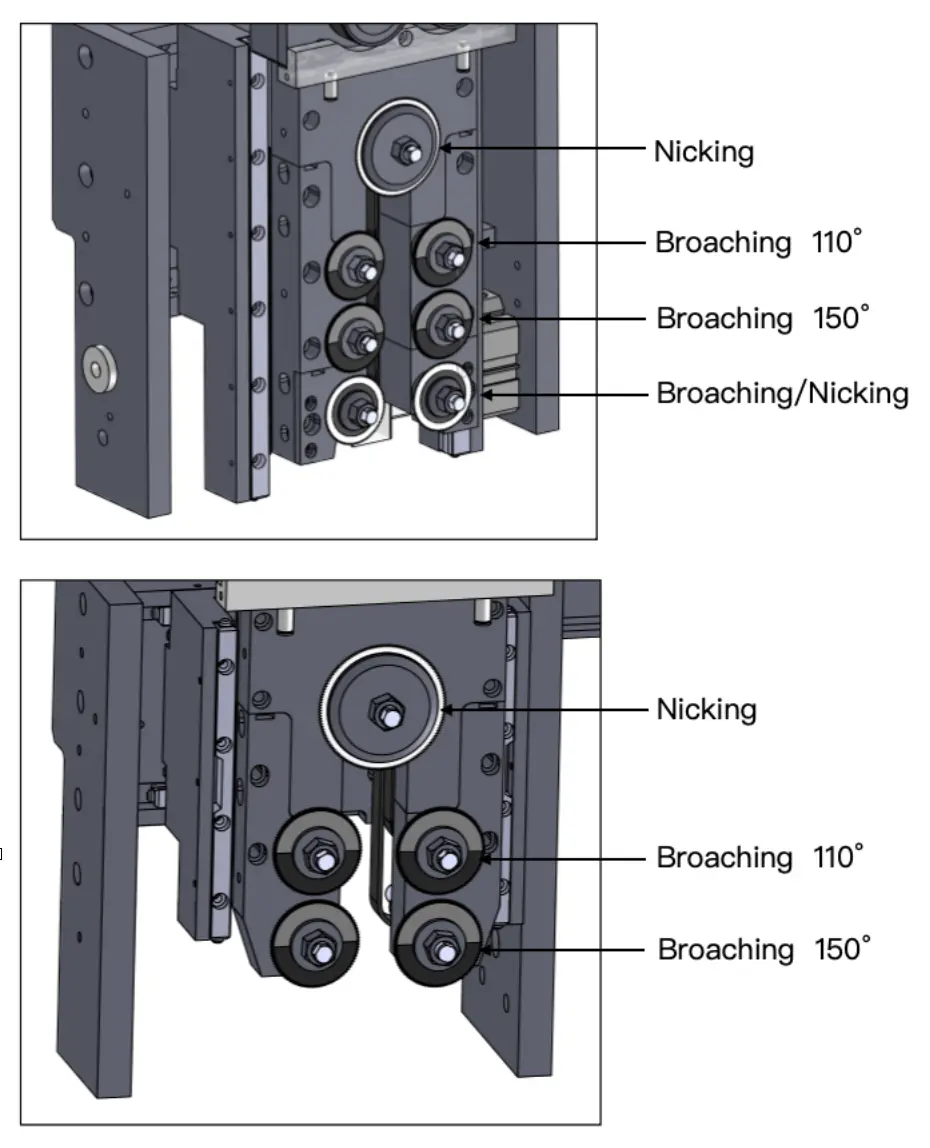

La cintreuse automatique multifonction ADEWO ABM-832C2 utilise des disques abrasifs en carbure de tungstène pour traiter les rainures de brochage sur les règles en acier.

La machine prend en charge les directions de brochage CW (dans le sens des aiguilles d'une montre) et CCW (dans le sens inverse des aiguilles d'une montre), garantissant un traitement flexible pour différents angles de pliage et conceptions de matrices.

L'ABM-832C2 peut être équipé de deux ou trois jeux de lames de scie à brocher selon les différentes exigences de l'application.

Différentes largeurs de lame peuvent être sélectionnées pour obtenir des résultats de brochage précis pour diverses spécifications de règles en acier et conditions de pliage.

Grâce à un contrôle logiciel intelligent, la machine analyse automatiquement la géométrie et les angles de pliage du dessin importé.

En fonction de l'angle et de la position requis, le système identifie l'endroit où le brochage est nécessaire et sélectionne automatiquement la lame de scie à brocher appropriée pour le traitement.
