Qu'est-ce qu'un pont dans la fabrication de matrices ?
Dans la fabrication de matrices découpées au laser, une fois la matrice découpée, la structure entière doit rester connectée et conserver une résistance suffisante pour l'assemblage et la production.

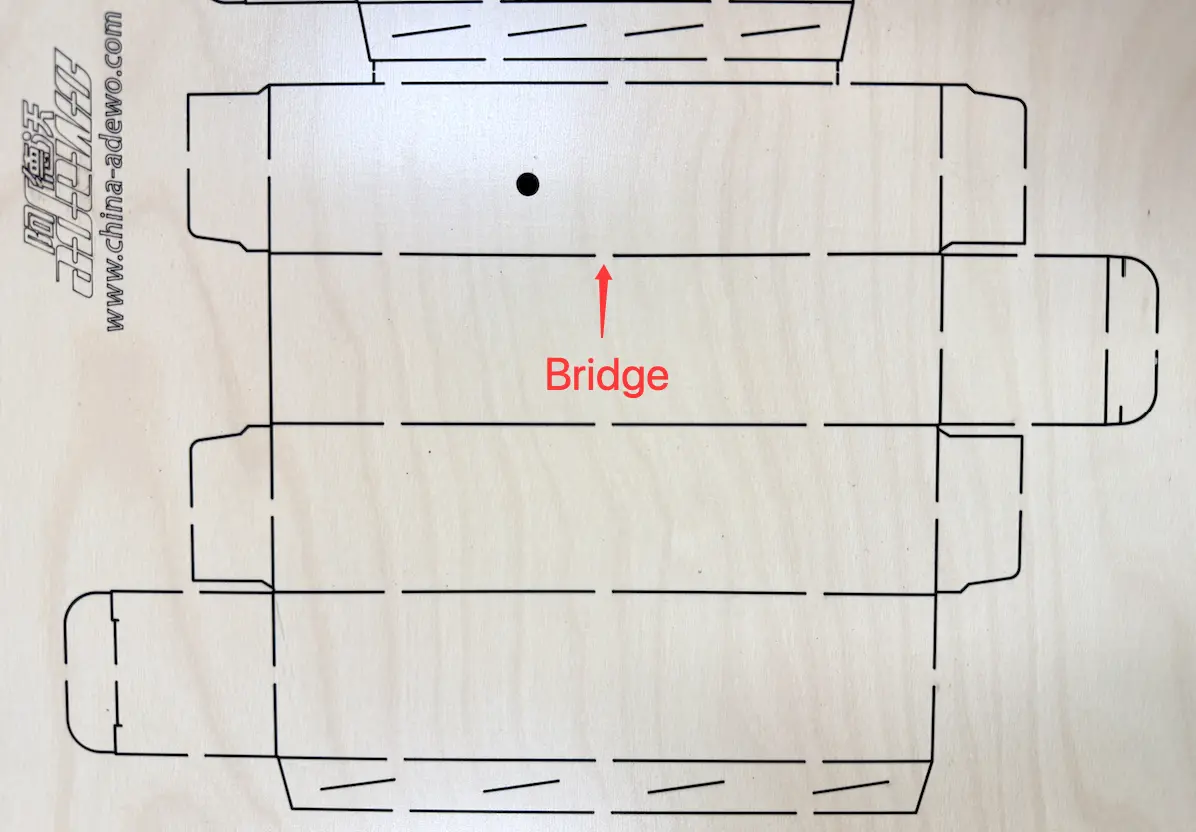

Les points de connexion entre les différentes sections du panneau de matrice sont appelésPont.
Un pont correctement conçu aide à maintenir la stabilité globale de la matrice et garantit que les règles de coupe et les règles de rainage restent dans leurs positions correctes pendant le fonctionnement.
Principales fonctions des ponts dans les matrices de règles en acier
1. Maintenir la solidité et l'intégrité du panneau de matrice
Lors de la découpe laser de la matrice, de nombreuses lignes de découpe et ouvertures sont créées.
Sans une conception de pont appropriée, la matrice peut se séparer en différentes sections, ce qui rend l'assemblage et la manipulation difficiles.
Les ponts aident :Conservez le tableau de dés comme une structure complète

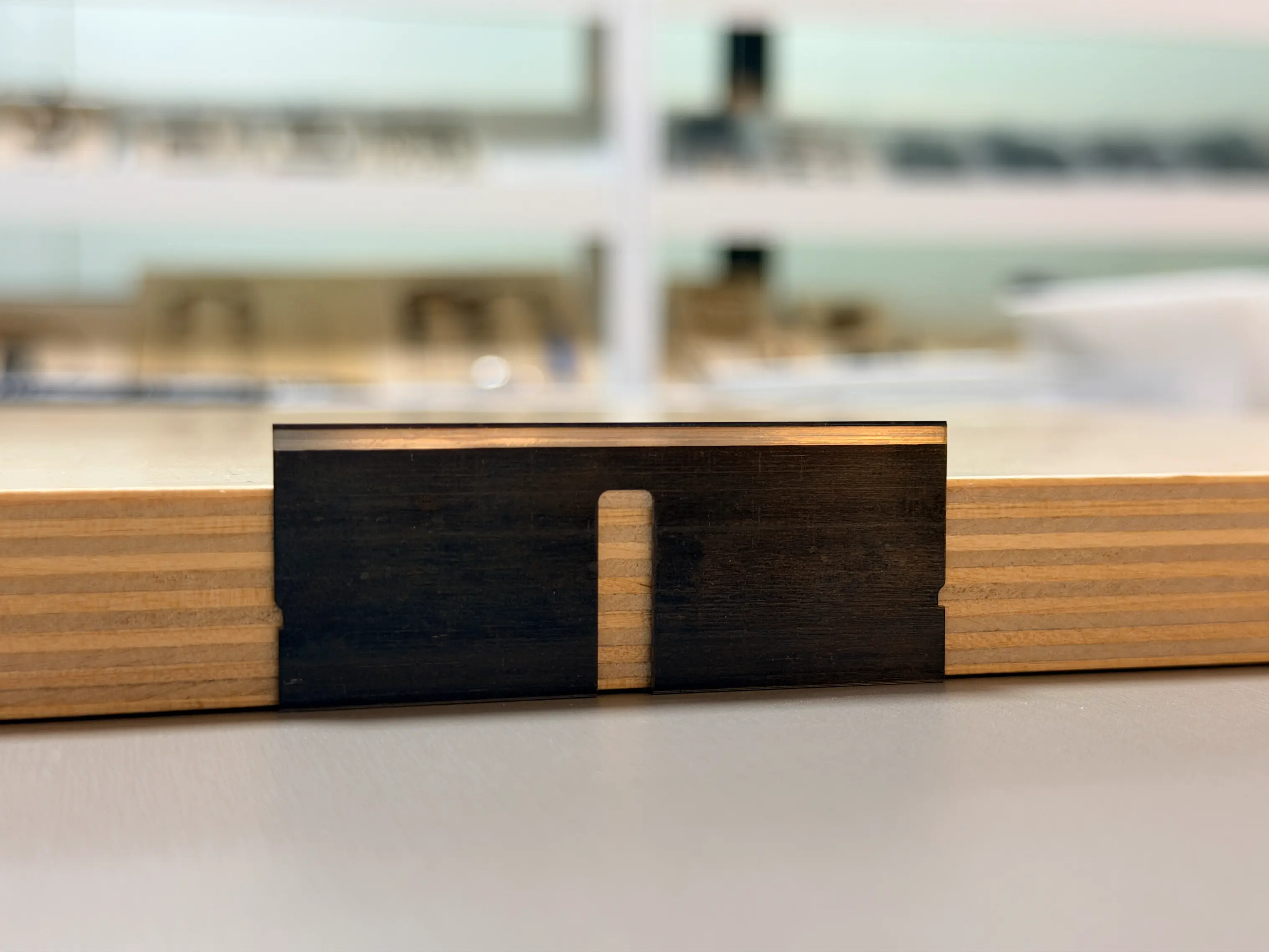

2. Gardez les règles en acier dans la bonne position
Les ponts aident également à maintenir la position de :
Règles de coupe
Règles de rainage
Cela empêche les règles de bouger en raison de forces externes pendant les opérations d'assemblage et de découpe.
Types de ponts selon la largeur
La largeur du pont est généralement sélectionnée en fonction de l'application de la matrice et du matériau de coupe.
①Grand Pont
Largeur : 6 à 10 mm
Les grands ponts sont couramment utilisés pour :
②Pont moyen
Largeur : 2 à 5 mm
Les ponts moyens sont couramment utilisés pour :
③Petit pont
Largeur : inférieure à 2 mm
Les petits ponts sont utilisés pour :
Lignes de coupe/rainage courtes
Comment les ponts sont-ils fabriqués dans la fabrication de matrices ?
Après avoir compris l’importance des ponts, de nombreux fabricants de matrices peuvent se demander :
Quel matériel peut-on utiliser pour réaliser des ponts en matrices de règles en acier ?
Traditionnellement, les ponts étaient fabriqués à la machine à ponts manuelle (Manual Notcher).
Cependant, avec le développement de la technologie d'automatisation, les machines à cintrer les règles automatiques modernes peuvent effectuer le traitement des ponts de manière plus efficace et plus précise.
Il existe principalement trois méthodes courantes pour la fabrication de ponts :

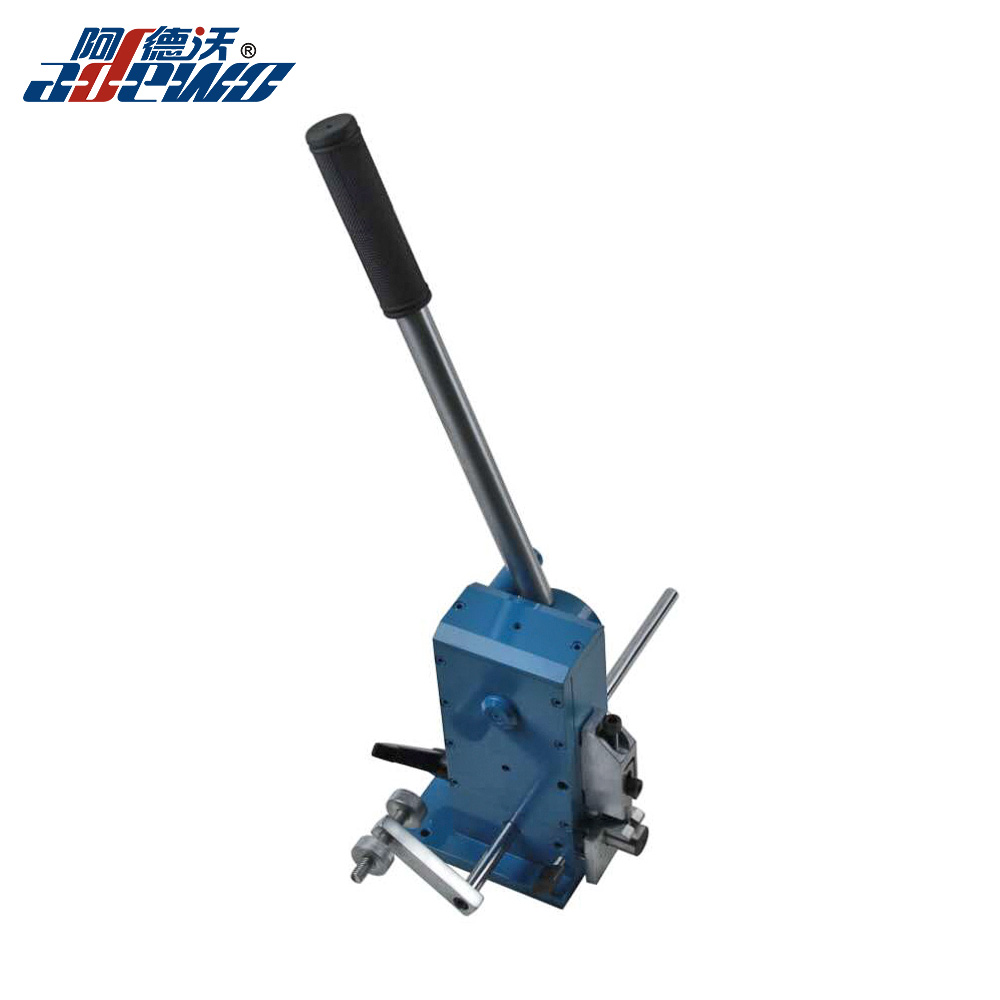

Une machine à pont manuelle est l'un des outils traditionnels utilisés dans la fabrication de matrices.
L'opérateur positionne manuellement la règle en acier et appuie sur l'outil de pont pour créer la connexion requise.
Avantages :
✔ Faible coût d'investissement
✔ Convient pour le traitement occasionnel des ponts
Limites:
Cependant, la fabrication manuelle des ponts dépend fortement de l’expérience de l’opérateur.
Les défis comprennent :
Il est plus adapté à la production de petits volumes ou aux applications de matrices simples.

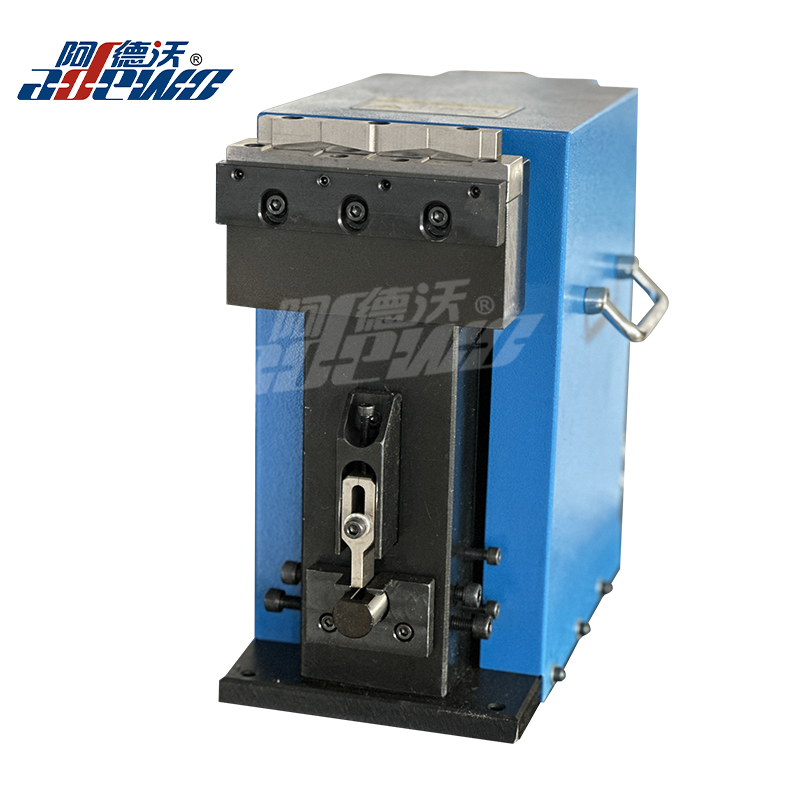

Une machine à ponts pneumatique utilise de l'air comprimé pour créer des ponts sur des règles en acier.
Par rapport aux outils manuels, il offre un traitement plus solide et plus stable.
Avantages :
✔ Pression plus constante
✔ Effort réduit de l'opérateur
✔ Convient pour le traitement répété des ponts
Les machines à pont pneumatiques sont couramment utilisées dans les ateliers de fabrication de matrices qui nécessitent une efficacité plus élevée que le traitement manuel.
Limites:

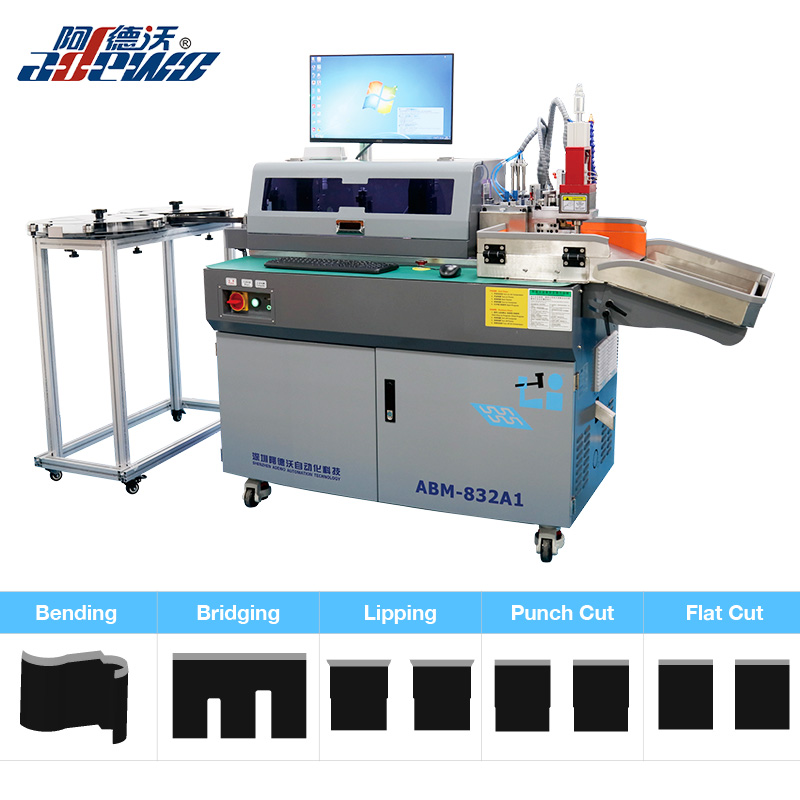

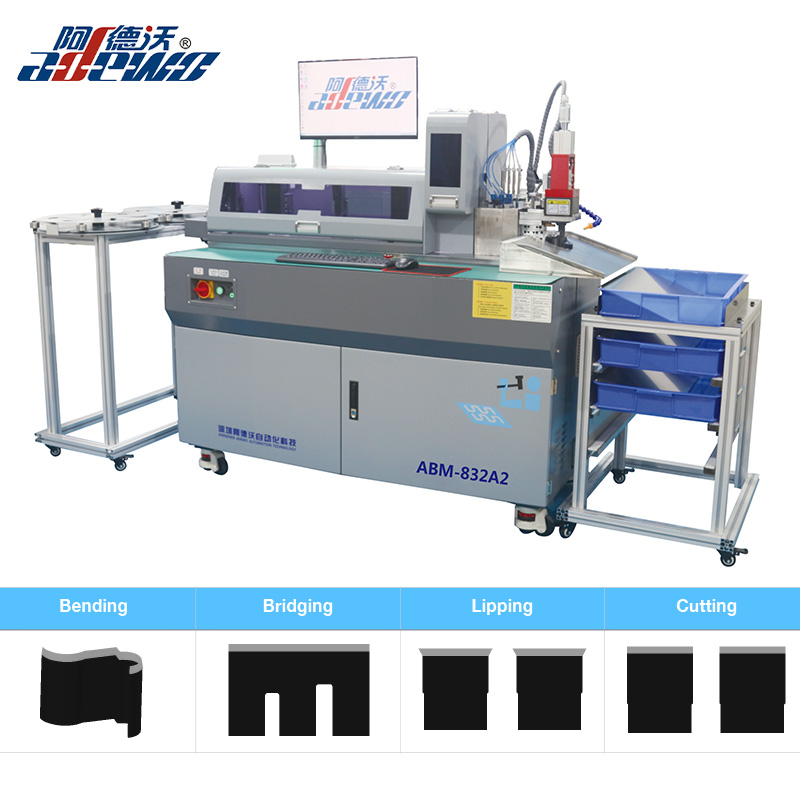

3. Machine à cintrer les règles automatique avec fonction de pont
Les machines à cintrer les règles automatiques modernes intègrent le traitement des ponts dans le flux de production automatique.
La machine peut traiter :
Autres fonctions spéciales
selon le dessin du die.
Avantages de fabriquer des ponts avec une machine à cintrer les règles automatique
1. Une plus grande précision
La machine traite automatiquement les positions des ponts en fonction des données de conception.
Avantages:
✔ Localisation précise du pont
✔ Taille de pont constante
✔ Qualité de matrice améliorée
2. Efficacité de production plus élevée
Au lieu de se déplacer entre différentes machines, les opérateurs peuvent effectuer plusieurs processus sur une seule machine.
Cela réduit :
3. Fonctions multiples dans une seule machine
Par rapport aux machines à pont traditionnelles, les cintreuses automatiques modernes peuvent combiner plusieurs opérations :
Cela fournit une solution plus complète pour la fabrication de matrices modernes.
Pourquoi de plus en plus de fabricants de matrices choisissent-ils des machines à cintrer les règles automatiques ?
À mesure que la conception des emballages devient plus complexe et que les clients exigent une livraison plus rapide, les fabricants de matrices ont besoin d'équipements capables d'améliorer à la fois l'efficacité et la qualité.
Une machine à cintrer les règles automatique fabrique non seulement des ponts, mais fournit également une solution complète de traitement des règles en acier.
Pour les entreprises qui cherchent à améliorer leur capacité de production de matrices, l’automatisation devient une étape importante vers :
