Dans l'industrie de la fabrication de matrices, la règle en acier est la pointe de la matrice. Sa précision détermine la qualité de chaque boîte, carton ou produit d’emballage découpé. Une règle en acier pliée de manière imprécise, même d'une fraction de millimètre, produira une matrice qui ne coupera pas proprement, ce qui entraînera des déchets de production coûteux. Pendant des décennies, le pliage des règles en acier était un processus manuel, nécessitant des opérateurs qualifiés pour utiliser des outils manuels et des gabarits physiques. La qualité des résultats dépendait des compétences de l'opérateur, et la cohérence était difficile à obtenir. L'introduction de la cintreuse automatique a transformé ce processus, apportant la précision de la commande numérique par ordinateur au pliage des règles en acier.

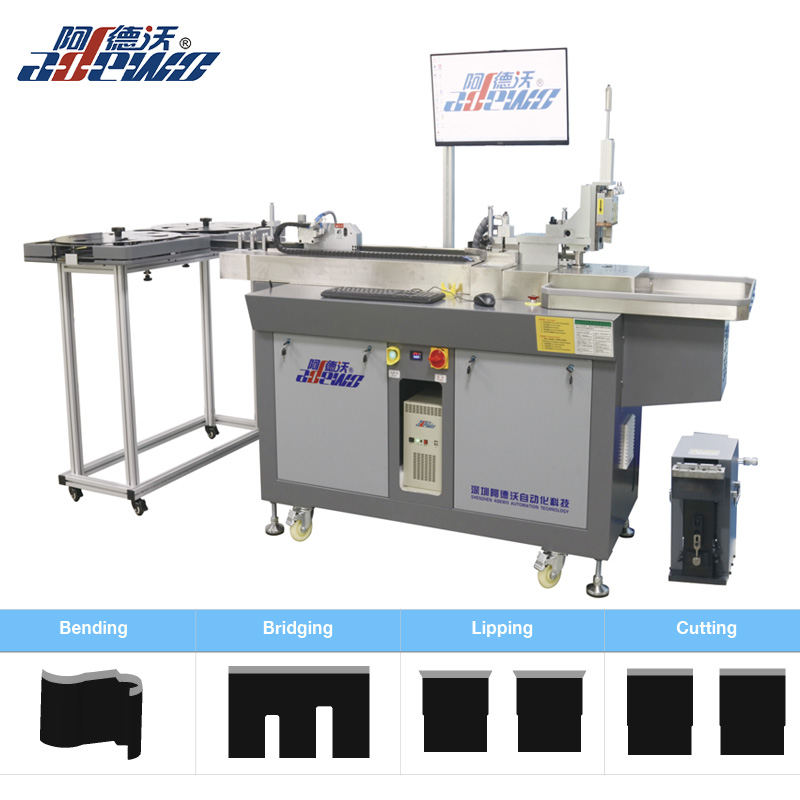

Le cœur de la précision de la cintreuse automatique réside dans sa fonction de pliage. Cette fonction n’est pas une simple action mécanique ; il s'agit d'une interaction sophistiquée de servomoteurs, d'outils de précision et d'algorithmes de contrôle en temps réel. LeCintreuse automatique modèle de base, conçu par Adewo Automation Equipment Co., Ltd., est conçu pour fournir des pliages cohérents et de haute précision qui répondent aux exigences rigoureuses de la fabrication de matrices moderne. Cet article fournit une analyse technique de la fonction de pliage, expliquant les mécanismes qui permettent une mise en forme précise des règles en acier. Nous examinerons le système de servocommande, la géométrie de l'outillage de pliage, les algorithmes de compensation qui tiennent compte du retour élastique du matériau et les mesures de contrôle qualité qui garantissent la précision de chaque pliage.
La fonction de pliage d’une cintreuse automatique est le système mécanique et électronique qui transforme une longueur droite de règle en acier en un tranchant de forme précise. Une règle en acier est une bande d'acier trempé avec un bord tranchant d'un côté et un corps dentelé ou lisse de l'autre. Il est utilisé dans la fabrication de matrices pour créer le chemin de découpe d'une matrice. La cintreuse automatique prend une règle droite, l'introduit dans la tête de pliage, puis exécute une série de pliages pour créer la forme souhaitée. La fonction de pliage doit être capable de produire des pliages de différents angles (généralement 90 degrés, mais également d'autres angles) et rayons, avec un degré élevé de précision et de répétabilité.
La fonction de pliage est composée de plusieurs éléments clés. Le premier est le mécanisme d’alimentation, qui avance la règle en acier jusqu’à la position correcte pour chaque pliage. Le mécanisme d'alimentation utilise des rouleaux de précision ou un système de pinces pour déplacer la règle avec précision. Le deuxième composant est la tête de pliage, qui contient l’outillage qui forme réellement le pliage. La tête de pliage utilise généralement une combinaison d'un poinçon de pliage et d'une matrice, ou d'un ensemble de rouleaux, pour déformer la règle en acier. Le troisième composant est le système de contrôle, qui coordonne les actions d'avance et de pliage en fonction du motif programmé. Le système de contrôle utilise des servomoteurs pour entraîner les axes d'avance et de pliage, garantissant ainsi que les mouvements sont précis et reproductibles.
La précision de la fonction de pliage est déterminée par la précision de ces composants et des algorithmes de contrôle qui les gèrent. ÀAdewo Automation Equipment Co., Ltd., notre cintreuse automatique modèle de base est conçue pour atteindre une précision de pliage de +/- 0,1 mm pour la position de pliage et de +/- 0,5 degrés pour l'angle de pliage. Ce niveau de précision est essentiel pour produire des matrices répondant aux tolérances strictes requises pour un emballage de haute qualité. Le tableau suivant fournit un résumé des composants clés de la fonction de pliage et de leurs rôles.
| Composant | Fonction | Impact sur la précision |
| Mécanisme d'alimentation | Avance la règle en acier jusqu'à la position de pliage | Détermine la précision de l'emplacement du pli le long de la règle |
| Tête pliante | Forme le coude dans la règle en acier | Détermine la précision de l'angle et du rayon de courbure |
| Servomoteurs | Piloter les axes d'avance et de pliage | Assurer la précision et la répétabilité du mouvement |
| Système de contrôle | Coordonne les actions d’avance et de pliage | S'assure que la séquence et les paramètres corrects sont utilisés |
| Outillage | Poinçons ou rouleaux qui forment le coude | Détermine la qualité du pliage et la durée de vie de l'outil |
La servocommande est la base de la précision de la fonction de pliage. Un servomoteur est un moteur équipé d'un dispositif de rétroaction, généralement un encodeur, qui signale la position et la vitesse du moteur au contrôleur. Le contrôleur compare la position réelle avec la position commandée et ajuste l'entrée du moteur pour minimiser l'erreur. Ce contrôle en boucle fermée est essentiel pour obtenir un mouvement précis et reproductible. Dans une cintreuse automatique, l'axe d'alimentation et l'axe de pliage sont tous deux entraînés par des servomoteurs. L'axe d'avance doit déplacer la règle en acier vers la position exacte pour chaque pliage. L'axe de pliage doit faire pivoter l'outil de pliage selon l'angle exact. Toute erreur dans ces axes entraînera un virage imprécis.
La précision d'un système d'asservissement est déterminée par plusieurs facteurs, notamment la résolution du codeur, la rigidité du système mécanique et la qualité de l'algorithme de contrôle. Un encodeur haute résolution peut détecter de très petits changements de position, permettant au contrôleur d'effectuer des réglages précis. Un système mécanique rigide garantit que le mouvement du moteur est transmis à l'outillage sans jeu ni flexion. Un algorithme de contrôle bien réglé garantit que le moteur répond rapidement et en douceur aux commandes, sans dépassement ni oscillation. Chez Adewo Automation Equipment Co., Ltd., notre modèle de base de cintreuse automatique utilise des encodeurs absolus haute résolution et une structure mécanique rigide pour garantir un asservissement précis. Nos algorithmes de contrôle sont réglés pour fournir une réponse rapide et stable aux exigences exigeantes du pliage des règles en acier.
Le tableau suivant compare les performances d'une fonction de pliage servocommandée avec une fonction de pliage commandée par un moteur pas à pas. Les moteurs pas à pas sont une autre option courante pour le contrôle de mouvement, mais ils présentent des limites en termes de précision et de couple.
| Paramètre | Asservissement | Contrôle du moteur pas à pas |
| Retour | Boucle fermée (encodeur) | Boucle ouverte (pas de feedback) |
| Précision du positionnement | Élevé (+/- 0,01 mm typique) | Modéré (+/- 0,05 mm typique) |
| Répétabilité | Excellent | Bien |
| Couple à grande vitesse | Haut | Diminue avec la vitesse |
| Risque de pas perdus | Aucun (en boucle fermée) | Possible en cas de surcharge |
| Coût | Plus haut | Inférieur |
L'utilisation d'une servocommande dans notre modèle de cintreuse automatique de base est l'une des principales raisons de sa précision de pliage supérieure. Le retour d'information en boucle fermée garantit que la machine connaît toujours la position exacte des axes d'avance et de pliage et qu'elle peut corriger toute erreur en temps réel. Ceci est particulièrement important lors du pliage de règles en acier à haute résistance, qui nécessitent des forces plus élevées et peuvent faire perdre des pas à un moteur pas à pas. Grâce à la servocommande, la machine conserve sa précision même dans des conditions exigeantes.
La géométrie de l'outillage de pliage est un autre facteur critique pour obtenir des pliages précis. L'outillage se compose du poinçon de pliage et de la matrice de pliage, ou dans certaines conceptions, d'un ensemble de rouleaux de formage. La forme et les dimensions de l'outillage déterminent le rayon et l'angle du cintrage. L'outillage doit être conçu pour correspondre aux propriétés de la règle en acier, notamment son épaisseur, sa dureté et le rayon de courbure souhaité. Une inadéquation entre l'outillage et la règle peut entraîner des courbures imprécises, des fissures ou une usure excessive de l'outil.
Les paramètres d'outillage clés qui affectent la précision du pliage sont le rayon du poinçon, l'ouverture de la matrice et l'angle de la matrice. Le rayon du poinçon détermine le rayon intérieur du pli. L'ouverture de la matrice détermine la quantité de matériau plié et les caractéristiques de retour élastique. L'angle de la matrice détermine l'angle final du pliage. Pour un pliage standard à 90 degrés, l'angle de la matrice est généralement de 90 degrés, mais le poinçon et la matrice doivent être conçus pour tenir compte du retour élastique de la règle en acier. Le retour élastique est la tendance du matériau à reprendre partiellement sa forme initiale une fois la force de flexion supprimée. Pour obtenir une courbure à 90 degrés, l'outillage doit plier excessivement la règle, par exemple à 92 degrés, afin qu'elle revienne à 90 degrés.
L'outillage de notre modèle de base de cintreuse automatique est fabriqué à partir d'acier à outils de haute qualité et est rectifié avec précision pour garantir des dimensions précises. L'outillage est également conçu pour un changement rapide, permettant à l'opérateur de basculer entre différents rayons et angles de courbure avec un temps d'arrêt minimal. Notre usine chez Adewo Automation Equipment Co., Ltd. offre une gamme d'options d'outillage pour s'adapter à différents types de règles en acier et exigences de pliage. Le tableau suivant résume les paramètres d'outillage clés et leur impact sur la précision du pliage.
| Paramètre d'outillage | Fonction | Impact sur la précision du pliage |
| Rayon de poinçon | Détermine le rayon intérieur du virage | Affecte directement la précision du rayon de courbure |
| Ouverture de la matrice | Détermine la quantité de matériau plié | Affecte le retour élastique et l'angle final |
| Angle de matrice | Détermine l'angle final du virage | Doit compenser le retour élastique |
| Matériau de l'outil | Détermine la durée de vie de l'outil et la résistance à l'usure | Affecte la précision à long terme |
Outre la conception de l’outillage, l’alignement de l’outillage est essentiel. Si le poinçon et la matrice ne sont pas parfaitement alignés, le pli sera biaisé et la règle risque de se tordre. Notre modèle de base de cintreuse automatique utilise des guides de précision et un cadre rigide pour garantir que l'outillage reste aligné pendant le fonctionnement. Cet alignement est vérifié et maintenu dans le cadre de nos procédures de maintenance de routine.
Le retour élastique est l’ennemi d’un pliage précis. Lorsqu'une règle en acier est pliée, le matériau subit une déformation à la fois plastique et élastique. La déformation plastique est permanente, mais la déformation élastique est récupérée lorsque la force de flexion est supprimée. Cette récupération provoque le retour élastique de la règle, ce qui entraîne un angle de courbure inférieur à l'angle auquel elle a été pliée. La quantité de retour élastique dépend des propriétés du matériau de la règle, de son épaisseur et du rayon de courbure. Si le retour élastique n’est pas compensé, l’angle de courbure final sera imprécis.
Pour obtenir des courbures précises, la cintreuse automatique doit trop plier la règle pour compenser le retour élastique. Le degré de courbure excessive est déterminé par un algorithme de compensation du retour élastique. Cet algorithme est basé sur les propriétés matérielles de la règle et la géométrie du pliage. L'algorithme calcule l'angle de pliage excessif requis et commande à l'axe de pliage de se déplacer vers cet angle. Lorsque la force de flexion est relâchée, la règle revient à l'angle souhaité. La précision de l'algorithme de compensation est essentielle à la précision globale de la fonction de pliage.
Chez Adewo Automation Equipment Co., Ltd., notre modèle de base de cintreuse automatique utilise un algorithme sophistiqué de compensation de retour élastique basé sur des tests approfondis de différents types de règles en acier. L'algorithme prend en compte l'épaisseur, la dureté et le rayon de courbure souhaité de la règle. L'opérateur saisit simplement l'angle et le rayon de cintrage souhaités, et la machine calcule automatiquement le sur-cintrage requis. Le tableau suivant fournit un exemple de compensation du retour élastique pour différentes épaisseurs de règles en acier.
| Épaisseur de la règle (mm) | Angle de courbure souhaité | Angle de courbure excessive (typique) | Compensation du retour élastique |
| 0,71 mm | 90° | 92,5° | 2,5° |
| 1,05 mm | 90° | 93,5° | 3,5° |
| 1,42 mm | 90° | 95,0° | 5,0° |
| 2,00 mm | 90° | 97,0° | 7,0° |
L'algorithme de compensation du retour élastique est une caractéristique clé de notre modèle de base de cintreuse automatique. Il permet à la machine de produire des pliages précis sans avoir besoin de réglages manuels par essais et erreurs. Cela améliore non seulement la précision, mais augmente également la productivité en réduisant le temps de configuration et le gaspillage de matériaux.
Réaliser des virages précis est une chose ; maintenir cette précision au fil du temps en est une autre. La fonction de pliage d'une cintreuse automatique est soumise à l'usure, à la dérive thermique et à d'autres facteurs susceptibles de dégrader ses performances. Pour garantir que la machine continue à produire des pliages précis, il est essentiel de disposer d'un programme de vérification et de maintenance. Ce programme doit inclure un étalonnage régulier, une inspection de l'outillage et une vérification de la précision de la machine à l'aide de coupes d'essai.
Le processus de vérification consiste généralement à plier une règle de test selon un modèle connu, puis à mesurer la forme résultante. Les mesures sont comparées aux dimensions programmées. Si les écarts dépassent la tolérance acceptable, la machine est ajustée ou recalibrée. Le modèle de test doit inclure une variété d'angles de courbure et de rayons pour garantir que la machine est précise sur toute sa plage. Le test doit être effectué à intervalles réguliers, par exemple au début de chaque équipe ou après un changement d'outillage.
Chez Adewo Automation Equipment Co., Ltd., nous recommandons le calendrier de vérification et de maintenance suivant pour notre modèle de cintreuse automatique de base :
Le tableau suivant présente un résumé des tâches de vérification et de maintenance pour la fonction de pliage.
| Tâche | Fréquence | But |
| Inspection visuelle de l'outillage | Tous les jours | Détecter l’usure ou les dommages |
| Modèle de courbure de test | Hebdomadaire | Vérifier la précision de la machine |
| Lubrification des pièces mobiles | Hebdomadaire | Réduisez l’usure et assurez un mouvement fluide |
| Inspection des servomoteurs | Mensuel | Assurer le bon fonctionnement et détecter l’usure |
| Calibrage complet | Annuellement | Restaurer la machine aux spécifications d'usine |
En suivant un programme structuré de vérification et de maintenance, les utilisateurs de notre cintreuse automatique modèle de base peuvent garantir que leur machine continue à produire des pliages précis pendant de nombreuses années. Notre usine propose une formation et une assistance complètes pour aider nos clients à mettre en œuvre ces procédures.
Question 1 : Quelle est la précision de pliage typique d’une cintreuse automatique modèle de base ?
Réponse : La précision de pliage typique de notre cintreuse automatique modèle de base est de +/- 0,1 mm pour la position de pliage et de +/- 0,5 degrés pour l'angle de pliage. Ce niveau de précision convient à la majorité des applications de fabrication de matrices de règles en acier. Pour les applications nécessitant une précision encore plus élevée, nous proposons des modèles avancés avec des encodeurs de plus haute résolution et des algorithmes de compensation plus sophistiqués.
Question 2 : La cintreuse automatique peut-elle plier une règle en acier avec différentes épaisseurs ?
Réponse : Oui, la cintreuse automatique modèle de base peut plier des règles en acier de différentes épaisseurs. Le système de contrôle de la machine comprend une base de données de paramètres de pliage pour différents types et épaisseurs de règles. L'opérateur sélectionne simplement le type et l'épaisseur de la règle, et la machine ajuste automatiquement les paramètres de pliage, y compris la compensation du retour élastique. Cela rend la machine très polyvalente et facile à utiliser.
Question 3 : Comment la cintreuse automatique gère-t-elle différents rayons de courbure ?
Réponse : La cintreuse automatique peut gérer différents rayons de courbure en utilisant différents ensembles d'outils. Le poinçon et la matrice sont modifiés pour correspondre au rayon de courbure souhaité. Le système de contrôle de la machine est programmé avec la géométrie de l'outillage, de sorte qu'il ajuste automatiquement les paramètres de pliage pour obtenir le rayon correct. Les changements d'outillage sont généralement rapides et faciles, permettant à l'opérateur de basculer entre différents rayons avec un temps d'arrêt minimal.
Question 4 : Quel est l’angle de pliage maximum que la cintreuse automatique peut atteindre ?
Réponse : L'angle de pliage maximum dépend de l'outillage et de la conception de la machine. Pour une configuration standard, la machine peut réaliser des courbures jusqu'à 90 degrés. Pour des applications spéciales, un outillage personnalisé peut être fourni pour obtenir d'autres angles, y compris des courbures aiguës et obtuses. Notre usine chez Adewo Automation Equipment Co., Ltd. peut fournir des outils personnalisés pour répondre à des exigences spécifiques.
Question 5 : Comment la cintreuse automatique garantit-elle que les plis sont dans la bonne position le long de la règle ?
Réponse : La cintreuse automatique utilise un mécanisme d'alimentation de précision pour faire avancer la règle en acier jusqu'à la position correcte pour chaque pliage. Le mécanisme d'alimentation est entraîné par un servomoteur et contrôlé par le système CNC de la machine. La position d'avance est programmée pour chaque virage et la servocommande en boucle fermée garantit que la règle est positionnée avec précision. La machine utilise également un système de détection pour détecter le bord d'attaque de la règle et vérifier la position d'alimentation.
La fonction de pliage d'une cintreuse automatique est un système sophistiqué qui combine une mécanique de précision, un servocommande avancé et un logiciel intelligent pour façonner avec précision les règles en acier. La précision de la fonction de pliage est déterminée par la précision des axes d'avance et de pliage, la géométrie de l'outillage, l'efficacité de l'algorithme de compensation du retour élastique et la rigueur du programme de vérification et de maintenance. La cintreuse automatique modèle de base d'Adewo Automation Equipment Co., Ltd. est conçu pour offrir les plus hauts niveaux de précision et de répétabilité, permettant aux fabricants de matrices de produire des matrices de haute qualité en toute confiance.
Si vous cherchez à améliorer la précision et l'efficacité de vos opérations de fabrication de règles en acier, nous vous invitons à en savoir plus sur notre cintreuse automatique modèle de base. Notre équipe d'experts est disponible pour discuter de vos besoins spécifiques et pour démontrer comment notre machine peut répondre à vos besoins.
Contactez Adewo Automation Equipment Co., Ltd. aujourd'huipour en savoir plus sur notre modèle de base de cintreuse automatique et sur la manière dont elle peut améliorer la précision de votre fabrication de matrices.
