Avec la demande croissante de traitement de précision dans des domaines tels que l'impression d'emballages, les emballages pharmaceutiques, les produits électroniques et les coffrets cadeaux haut de gamme, la fabrication par découpe évolue vers une haute précision, des processus multiples et l'automatisation. Pour les matrices sandwich, les matrices électroniques de précision et les matrices d'emballage haut de gamme, les méthodes traditionnelles de pliage et d'entaille manuelles présentent certaines limites en termes d'efficacité de traitement, de cohérence dimensionnelle et d'adaptabilité à des processus complexes.
Répondant aux exigences de l'usinage de découpe de haute précision, la cintreuse automatique multifonctionnelle ABM-832C2 intègre les processus de pliage, d'entaille, de lèvre, de découpe de moule et de pont. Combiné avec un entaillage multi-spécifications, un changement automatique des règles et un système d'alimentation de haute précision, il offre une solution automatisée plus stable et plus efficace pour l'usinage de découpe complexe.
1. Spécifications de découpe multiples, adaptées à la découpe de précision.
L'ABM-832C2 prend en charge 1 à 4 configurations d'encoche différentes, avec une taille de point minimale de 0,2 mm. la largeur et la profondeur du pseudo peuvent être définies via un logiciel. Les spécifications d'entaillage peuvent être sélectionnées de manière flexible pour différentes structures de matrices afin de répondre aux exigences de précision et de cohérence des emballages de précision et des structures de matrices complexes.

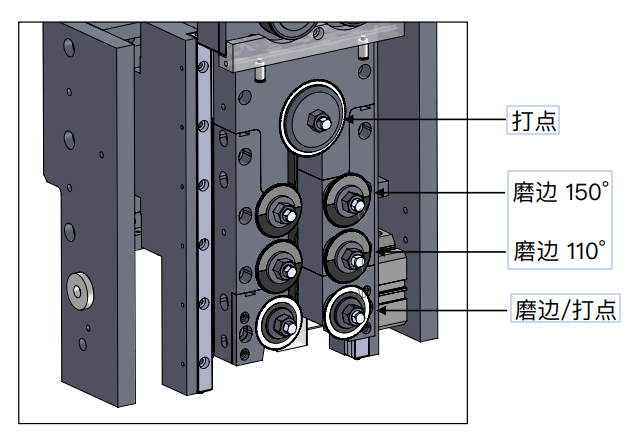

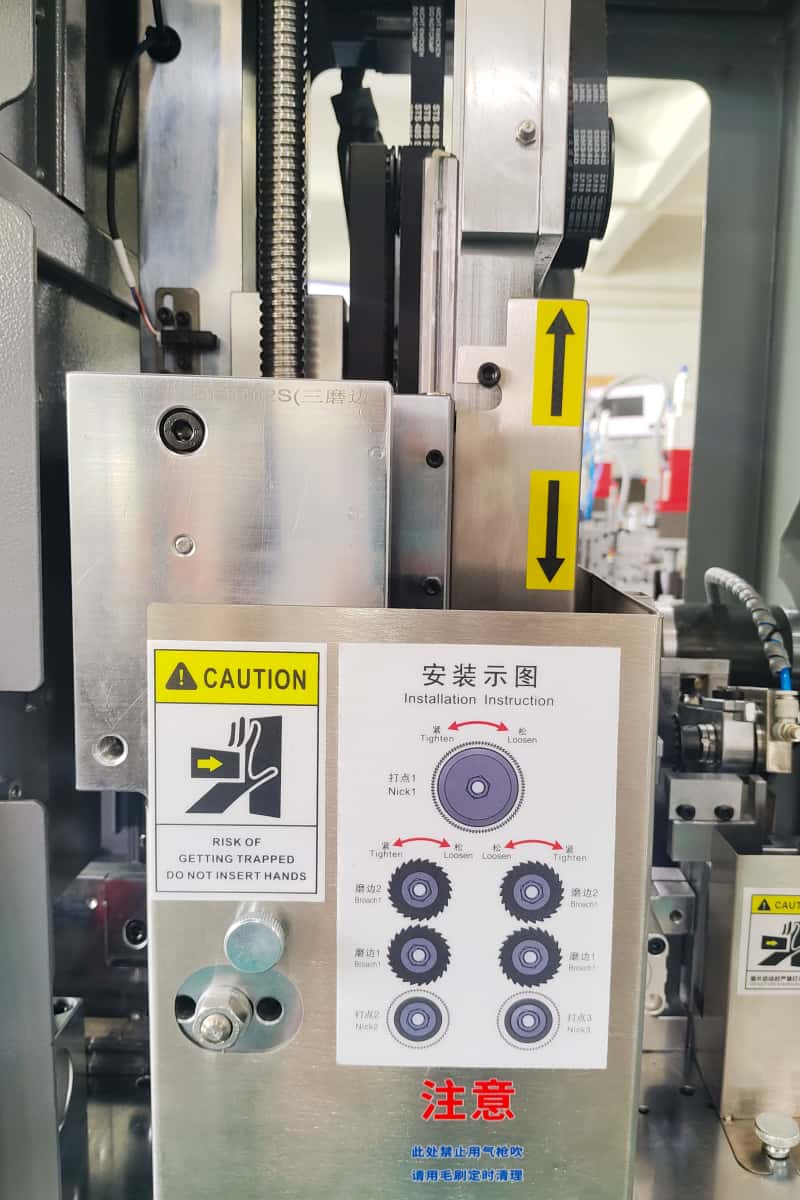

2. Broyage de deux/trois groupes pour améliorer l'adaptabilité du traitement

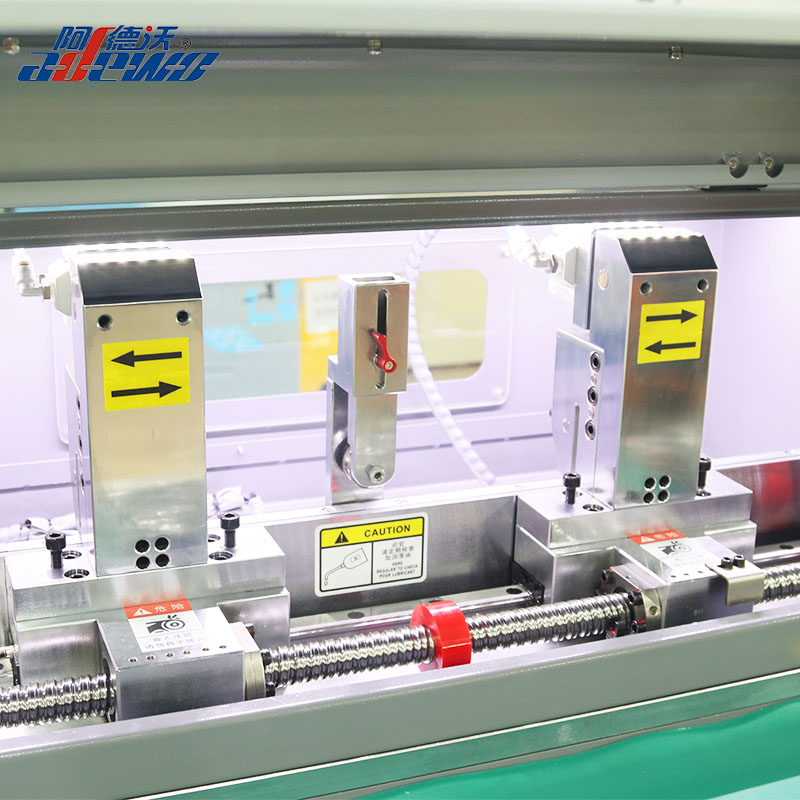

L'équipement peut être configuré avec 2 ou 3 ensembles de systèmes de brochage, combinés avec des outils de poinçonnage multifonctionnels, et peut être configuré pour un traitement selon différents matériaux de coupe et processus de découpe. Des fonctions telles que le pliage, l'entaille, le brochage, la coupe dans le moule, le pont et la coupe à plat sont intégrées, réduisant ainsi les changements de processus entre plusieurs machines et améliorant l'efficacité globale du traitement.
3. Cassette de règle automatique (6 bobines)
L'ABM-832C2 peut être équipé d'une cassette de règles automatique, prenant en charge la configuration centralisée de diverses règles d'usinage.
La machine appelle automatiquement les règles de coupe correspondantes en fonction du programme d'usinage, réduisant ainsi les opérations de changement manuel des règles. Il est particulièrement adapté à la production de matrices en continu et multi-processus et peut encore améliorer le niveau d’automatisation de l’équipement.

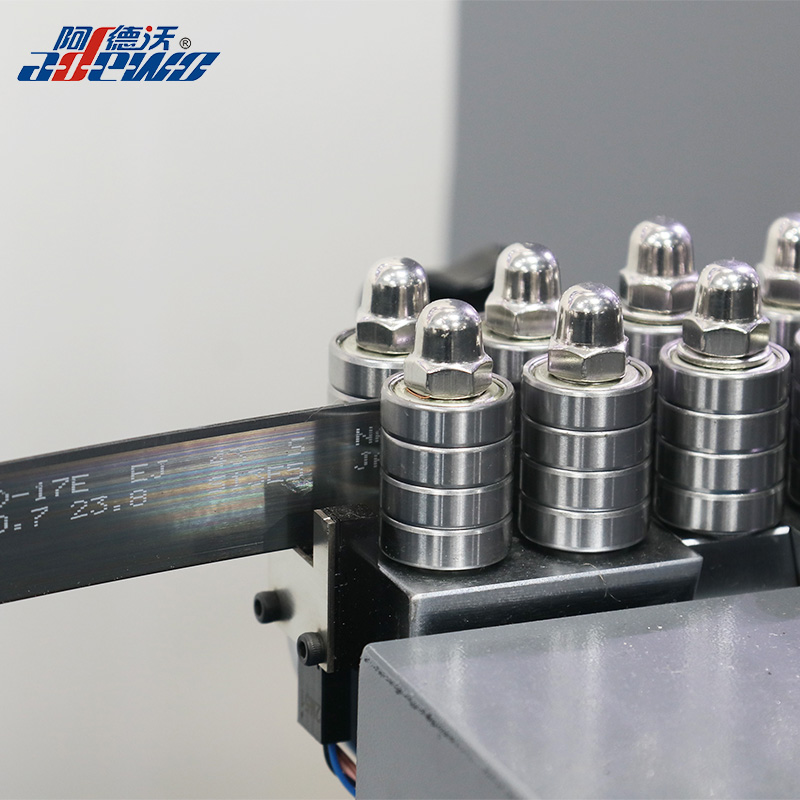

4.Précision d'alimentation de ± 0,03 mm, répondant aux exigences de l'usinage de haute précision.
L'équipement adopte une structure d'alimentation automatique avec une précision d'alimentation de ±0,03 mm. La dimension de flexion minimale à l'avant est de 1,5 mm et la dimension de flexion minimale à l'arrière est de 1,0 mm. Il prend en charge des hauteurs de lame de 8 à 32 mm et des épaisseurs de matériau de lame de 0,45, 0,53, 0,71 et 1,05 mm, et est compatible avec les formats de fichiers DXF et DWG, permettant une intégration directe avec les processus de conception et de production de découpe numérique. Il convient à diverses applications de découpe haut de gamme.
5.Applications :
Avec ses capacités de marquage multi-spécifications, de brochage multi-groupes et de changement automatique de règles, l'ABM-832C2 est principalement adapté aux applications de découpe nécessitant une haute précision et un contrôle de processus, notamment :

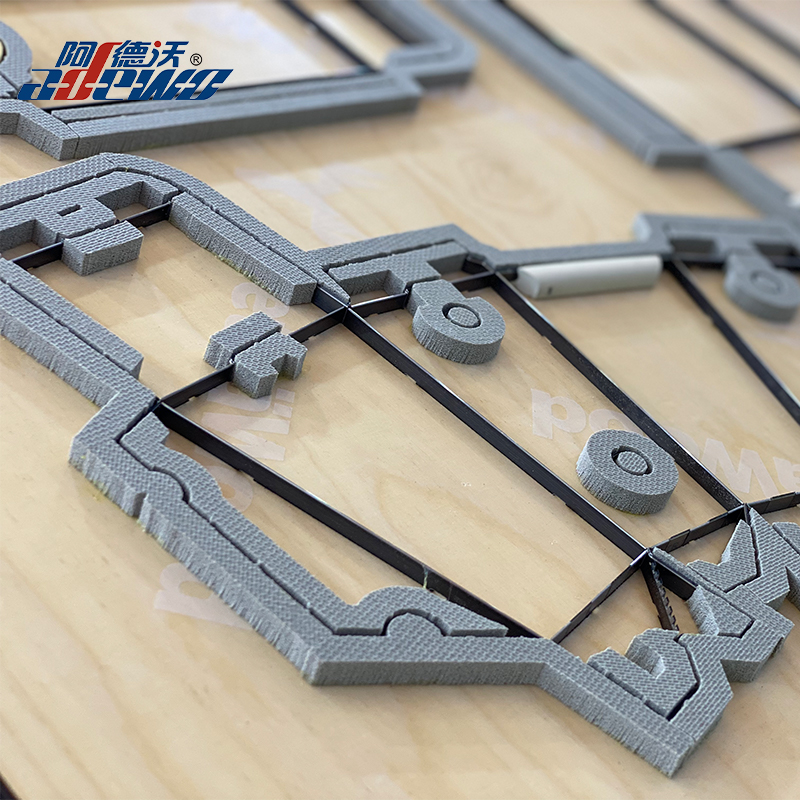

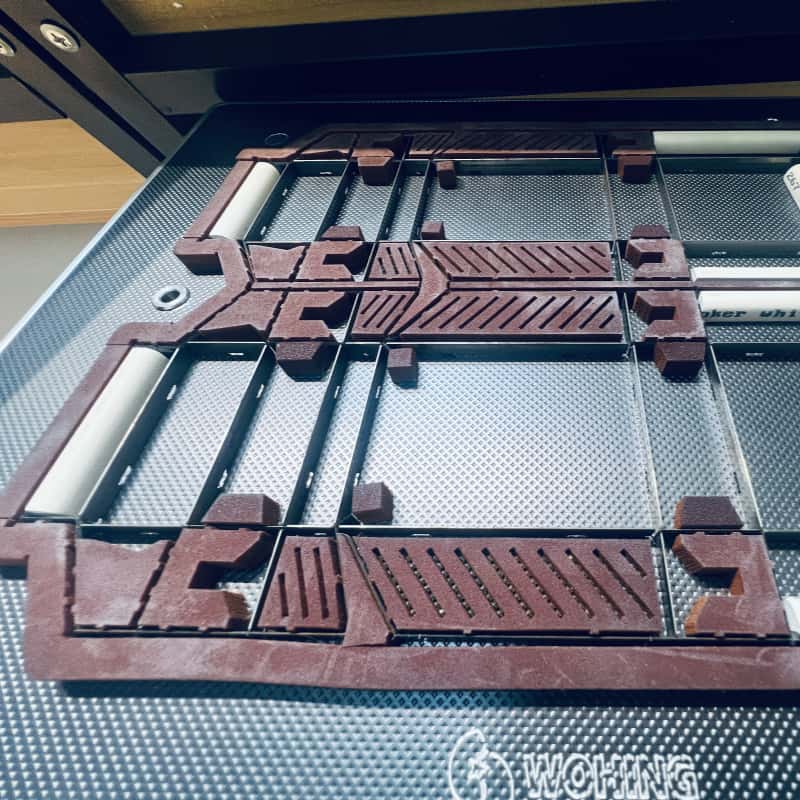

Matrices à sandwich, emballages pharmaceutiques, boîtes en papier de luxe haut de gamme, matrices de découpe, matrices de découpe électroniques de haute précision, matrices pour emballages de cigarettes et papiers de tabac
ainsi que tous les types standards :
Matrices de découpe papier/carton, Matrices de joints et de joints, Matrices de thermoformage, Matrices de carton pliant, Matrices d'étiquettes, Matrices de carton ondulé, Matrices de puzzle
Pour différentes structures de produits, les paramètres de traitement peuvent être ajustés via un logiciel pour obtenir un traitement de découpe plus flexible.
6. Paramètres techniques de base
Paramètres du projet
Épaisseur de règle supportée : 0,45 / 0,53 / 0,71 / 1,05 mm
Hauteur de règle prise en charge : 8–32 mm
Taille minimale de courbure à l'avant : 1,5 mm
Taille minimale de courbure à l'arrière : 1,0 mm
Précision d'alimentation : ±0,03 mm
Planéité de flexion : 0,2 mm
Options de taille d'entaille : simple/double/trois/quatre
Profondeur d'entaille minimale : 0,2 mm
Configuration de brochage : double groupe/trois groupes
Cassette de règles automatiques à 6 bobines
Formats de fichiers pris en charge : DXF, DWG
Puissance totale: 3KW
Dimensions de l'équipement : 2 850 × 800 × 1 600 mm
Poids de l'équipement 540 KG
7. Promouvoir le développement du traitement de découpe vers une haute précision et une automatisation.
Pour les emballages haut de gamme et la fabrication de découpe de précision, l'équipement doit non seulement avoir une précision de pliage stable, mais doit également prendre en compte l'intégration multi-processus, le changement rapide des règles et la flexibilité du traitement.
L'ABM-832C2 intègre plusieurs processus de découpe dans une seule machine grâce à un brochage multiple, des encoches de spécification 1 à 4, une cassette de règles automatiques à 6 bobines et une alimentation haute précision de ± 0,03 mm. Il fournit un support de traitement automatisé pour la production de moules de découpe de précision pour la découpe de sandwichs, les emballages pharmaceutiques, les coffrets cadeaux haut de gamme, les emballages électroniques et de cigarettes.
Passant d'une machine à matrice de pliage unique à une machine automatisée multi-processus de haute précision, l'ABM-832C2 étend encore l'application de l'équipement de matrice de pliage automatique dans le domaine de la fabrication de matrices haut de gamme.
